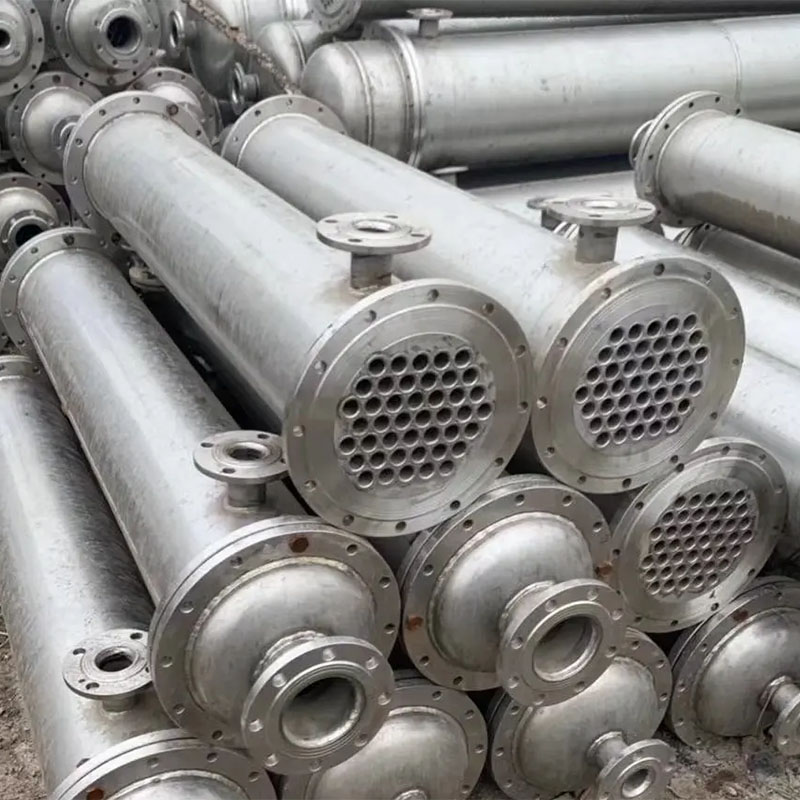

Trocador de calor vertical casco e tubo

Wuxi Hongdinghua Chemical Equipment Co., Ltd., como fabricante profissional de trocador de calor vertical de casco e tubo, tem muitos anos de cooperação com clientes das indústrias de petróleo, química, farmacêutica, proteção ambiental e metalúrgica. O trocador de calor é o equipamento mais utilizado entre os equipamentos fornecidos pela Wuxi Hongdinghua Chemical Equipment Co., Ltd. Especialmente para trocadores de calor casco e tubo.

Os trocadores de calor de casco e tubo podem ser classificados em muitos nomes diferentes de acordo com sua estrutura interna ou de acordo com o modo de fluxo médio dentro do trocador de calor de casco e tubo, ou suas aplicações, como condensador, resfriador, aquecedor, pré-aquecedor, reboiler, armadilha fria, condensador de passagem multitubo, trocador de calor de tubo em U, trocador de calor de cabeçote flutuante, trocador de calor de caixa de embalagem, etc., com vários nomes.

Wuxi Hongdinghua Chemical Equipment Co., Ltd. categoriza tantos trocadores de calor de casco e tubo de acordo com suas posições de instalação usando termos mais intuitivos e compreensíveis:

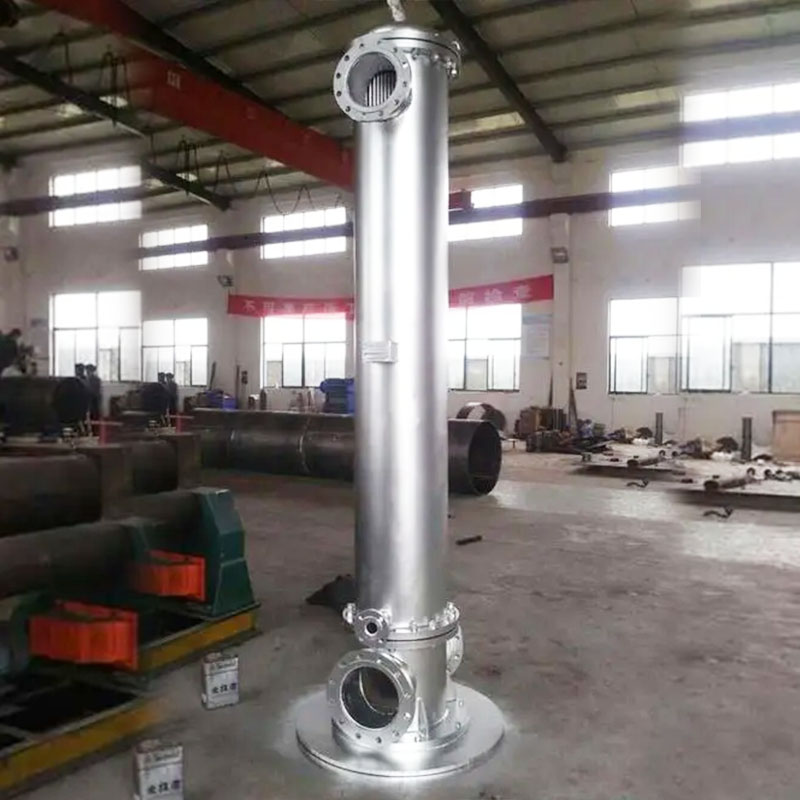

Trocador de calor vertical casco e tubo

Trocador de calor horizontal casco e tubo

A estrutura básica de todos esses trocadores de calor com nomes diferentes é quase a mesma ou semelhante;

A estrutura de um trocador de calor casco e tubo inclui o seguinte:

Os trocadores de calor de casco e tubo são compostos principalmente de capô (tampa integral), folha de tubo, tubos, cascos e placas defletoras.

Normalmente, a casca é cilíndrica; Os tubos são retos ou em forma de U. Para melhorar a eficiência da transferência de calor dos trocadores de calor, também podem ser usados ​​tubos roscados, tubos aletados, etc. O padrão de layout de tubos inclui triângulos equiláteros, quadrados, quadrados de canto e triângulo de canto.

Características e aplicações do trocador de calor vertical casco-tubo:

Um trocador de calor de casco e tubo vertical consiste em um casco e um feixe de tubos contendo muitos tubos, e a troca de calor entre fluidos frios e quentes é realizada através das paredes dos tubos. Como um equipamento de troca de calor padrão tradicional, os trocadores de calor de casco e tubo são amplamente utilizados na indústria química, refino de petróleo, indústria petroquímica, energia, energia nuclear e outros dispositivos industriais, especialmente em trocadores de calor de alta temperatura e alta pressão e em grande escala, que ocupam vantagem absoluta.

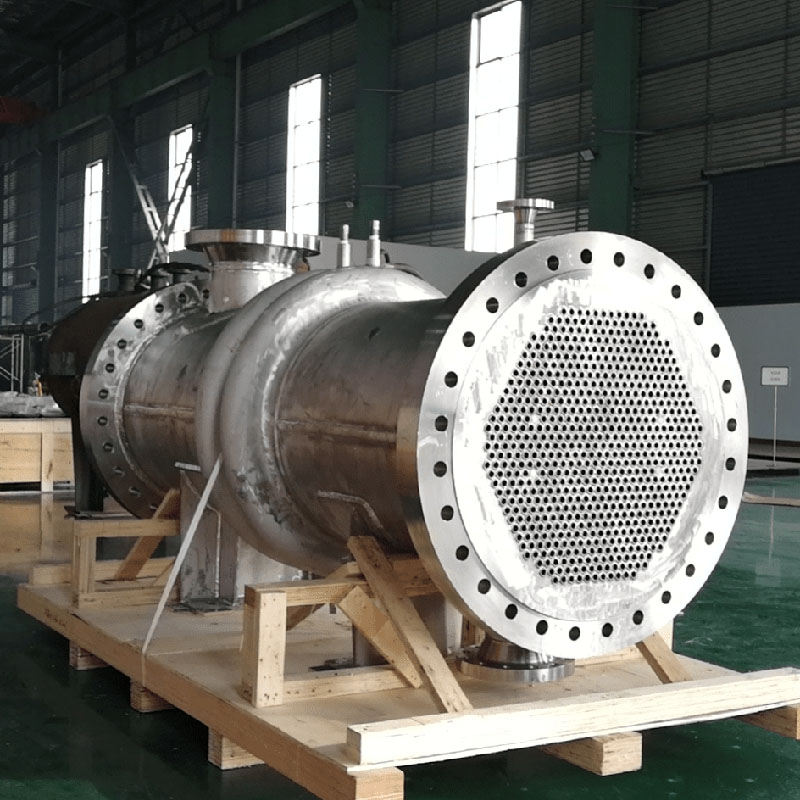

Detalhes do trocador de calor vertical Shell-Tube:

Normalmente, a pressão de trabalho dos trocadores de calor verticais de casco e tubo pode atingir 4 MPa e a temperatura de trabalho é inferior a 200 °C. Em alguns casos, pressão e temperatura mais altas também podem ser alcançadas. Geralmente, o diâmetro da casca é inferior a 1800 milímetros e o comprimento do tubo é inferior a 9 metros. Em alguns casos, também existem tubos maiores ou mais longos.

A superfície da parede do feixe de tubos fechado no invólucro serve como superfície de transferência de calor do trocador de calor entre as paredes. O trocador de calor vertical de casco e tubo tem uma estrutura simples, baixo custo, ampla seção transversal de fluxo e é fácil de limpar; No entanto, o coeficiente de transferência de calor é baixo e a área do piso é menor do que a do trocador de calor de casco e tubo do tipo horizontal. Pode ser fabricado a partir de vários materiais estruturais (principalmente materiais metálicos) e pode ser usado em altas temperaturas e pressões, tornando-o mais amplamente utilizado. Os trocadores de calor verticais de casco e tubo incluem trocadores de calor de água a vapor de tubo fixo vertical, trocadores de calor de água a vapor de casco e tubo verticais com junta de expansão e outros tipos. Os principais parâmetros de controle dos trocadores de calor casco e tubo são a área de aquecimento, a taxa de fluxo de água quente, a capacidade de troca de calor e os parâmetros do meio de aquecimento.

Ao projetar e fabricar trocadores de calor verticais de casco e tubo, forneça os seguintes parâmetros e dados técnicos para Wuxi Hongdinghua Chemical Equipment Co.,Ltd.

1. Tipo de trocador de calor: A: tipo tubular B: tipo de tubo em U C: tipo de cabeça flutuante

2. Área de troca de calor: ______metros quadrados (ã¡)

3. Pressão de trabalho: Lado do tubo ______MPa Lado do casco ______MPa

4. Temperatura de trabalho: lado do tubo ______â lado do casco ______â

5. Material:

lado do tubo A: 20#£ B: S30408£ C: S32168£ D: S31603£ E: Outro

Lado do casco A: Q235B £ B: S30408£ C: S32168£ D: S31603£ F: Outro

6. Especificações do tubo de troca de calor (diâmetro e espessura da parede):

7. Tipo: A: Vertical B: Horizontal

8. Lado do tubo: A: Passe de tubo simples £ B: Passes de tubo duplo £ C: Passes de quatro tubos £ D: Passes de seis tubos £

Trocador de calor vertical casco e tubo
