Trocador de calor horizontal de casco e tubo

Wuxi Hongdinghua Chemical Equipment Co., Ltd., como fabricante profissional de trocador de calor horizontal de casco e tubo, tem muitos anos de cooperação com clientes das indústrias de petróleo, química, farmacêutica, proteção ambiental e metalúrgica. O trocador de calor é o equipamento mais utilizado entre os equipamentos fornecidos pela Wuxi Hongdinghua Chemical Equipment Co., Ltd. Especialmente para trocadores de calor casco e tubo.

Os trocadores de calor de casco e tubo podem ser classificados em muitos nomes diferentes de acordo com sua estrutura interna ou de acordo com o modo de fluxo médio dentro do trocador de calor de casco e tubo, ou suas aplicações, como condensador, resfriador, aquecedor, pré-aquecedor, reboiler, armadilha fria, condensador de passagem multitubo, trocador de calor de tubo em U, trocador de calor de cabeçote flutuante, trocador de calor de caixa de embalagem, etc., com vários nomes.

Wuxi Hongdinghua Chemical Equipment Co., Ltd. categoriza tantos trocadores de calor de casco e tubo de acordo com suas posições de instalação usando termos mais intuitivos e compreensíveis:

Trocador de calor vertical casco e tubo

Trocador de calor horizontal casco e tubo

A estrutura básica de todos esses trocadores de calor com nomes diferentes é quase com a mesma estrutura ou similar;

A estrutura de um trocador de calor casco e tubo inclui o seguinte:

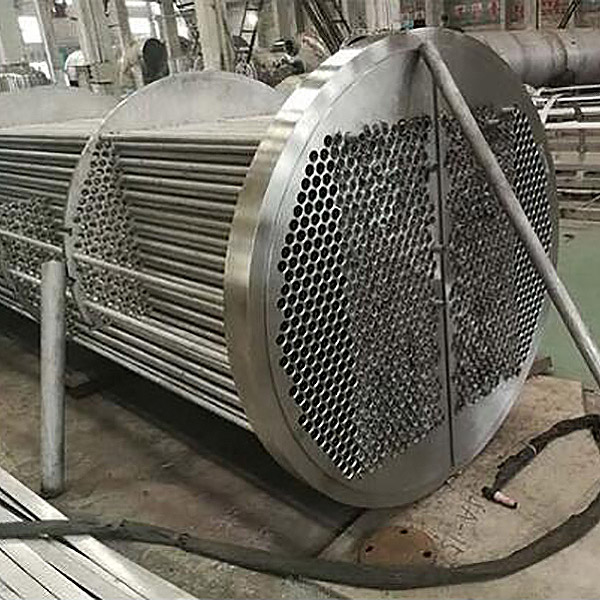

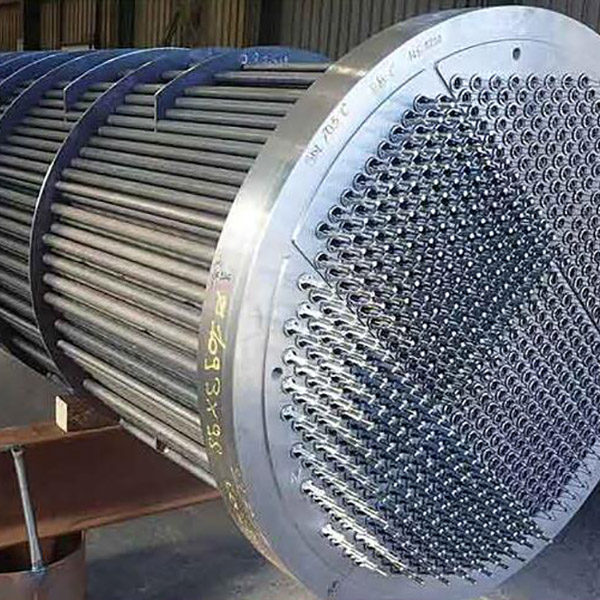

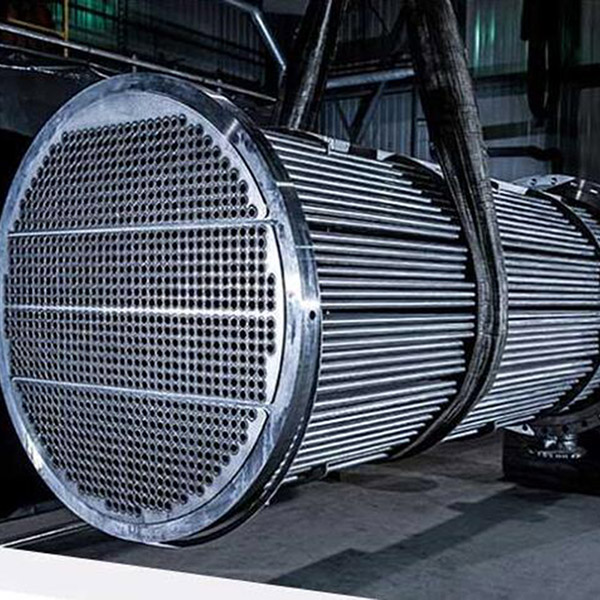

Os trocadores de calor de casco e tubo são compostos principalmente de capô (tampa integral), folha de tubo, tubos, cascos e placas defletoras. Geralmente, o casco é cilíndrico; Os tubos são retos ou em forma de U. Para melhorar a eficiência da transferência de calor dos trocadores de calor, também podem ser usados ​​tubos roscados, tubos aletados, etc. O padrão de layout de tubos inclui triângulos equiláteros, quadrados, quadrados de canto e triângulo de canto.

Características e aplicações do trocador de calor horizontal casco-tubo:

Um trocador de calor de casco e tubo horizontal consiste em um casco e um feixe de tubos contendo muitos tubos, e a troca de calor entre fluidos frios e quentes é realizada através das paredes do tubo. Como um equipamento de troca de calor padrão tradicional, os trocadores de calor horizontais de casco e tubo são amplamente utilizados na indústria química, refino de petróleo, indústria petroquímica, energia, energia nuclear e outros dispositivos industriais, especialmente em trocadores de calor de alta temperatura e alta pressão e em grande escala, que ocupam vantagem absoluta.

Detalhes do trocador de calor horizontal casco-tubo:

Normalmente, a pressão de trabalho dos trocadores de calor horizontais de casco e tubo pode atingir 4 MPa e a temperatura de trabalho é inferior a 200 °C. Em alguns casos, pressão e temperatura mais altas também podem ser alcançadas. Geralmente, o diâmetro da casca é inferior a 1800 milímetros e o comprimento do tubo é inferior a 9 metros. Em alguns casos, também existem tubos maiores ou mais longos.

A superfície da parede do feixe de tubos fechado no invólucro serve como superfície de transferência de calor do trocador de calor entre as paredes. O trocador de calor horizontal de casco e tubo tem uma estrutura simples, baixo custo, ampla seção transversal de fluxo e é fácil de limpar incrustações; No entanto, o coeficiente de transferência de calor é baixo e a área do piso é menor do que a do trocador de calor de casco e tubo do tipo horizontal. Ele pode ser fabricado a partir de vários materiais estruturais (principalmente materiais metálicos) e pode ser usado em altas temperaturas e pressões, tornando-o mais amplamente utilizado. Os trocadores de calor de tubo e casco horizontais incluem trocadores de calor de água a vapor de folha de tubo fixo horizontal, trocadores de calor de água a vapor de casco e tubo horizontais com junta de expansão, trocadores de calor de água a vapor de cabeça flutuante horizontal, trocadores de calor de água a vapor em forma de U horizontais, trocadores de calor de água a vapor de casco e tubo corrugados horizontais, trocadores de calor de água a água segmentados horizontais e outros tipos. Os principais parâmetros de controle dos trocadores de calor casco e tubo são a área de aquecimento, a taxa de fluxo de água quente, a capacidade de troca de calor e os parâmetros do meio de aquecimento.

A estrutura fixa da folha do tubo é relativamente simples, compacta e barata, mas a parte externa do tubo não pode ser limpa mecanicamente. Este tipo de feixe de tubos de trocador de calor é conectado a uma placa de tubo, que é soldada em ambas as extremidades do invólucro e conectada a uma tampa superior. A tampa superior e o invólucro são equipados com bicos de entrada e saída de fluido. Normalmente, uma série de defletores perpendiculares ao feixe de tubos são instalados fora do tubo. Ao mesmo tempo, a conexão entre o tubo e a placa do tubo e a casca é rígida, enquanto o interior e o exterior do tubo são dois fluidos de temperaturas diferentes.

Uma placa de tubo de um trocador de calor de cabeça flutuante é conectada ao invólucro com um flange, enquanto a outra placa de tubo não está conectada ao invólucro, de modo que o tubo pode se expandir e contrair livremente quando aquecido ou resfriado. No entanto, uma tampa superior é conectada a esta placa de tubo, que é chamada de "cabeça flutuante". Portanto, esse tipo de trocador de calor é chamado de trocador de calor de cabeça flutuante.

Sua vantagem é que o feixe de tubos pode ser puxado para facilitar a limpeza; A expansão do feixe de tubos não altera a restrição do invólucro, portanto, quando a diferença de temperatura entre os dois meios trocadores de calor for grande, não haverá tensão térmica gerada devido à diferença de expansão térmica entre o feixe de tubos e o invólucro.

Trocador de calor de tubo em forma de U, cada tubo é dobrado em forma de U e ambas as extremidades são fixadas na mesma placa de tubo. Cada tubo pode ser retraído livremente para resolver o problema de compensação térmica. A passagem do tubo deve ter pelo menos duas passagens, o feixe de tubos pode ser retirado para limpeza e o tubo pode ser de expansão livre. As vantagens são estrutura simples, peso leve e adequado para condições de alta temperatura e alta pressão.

Uma extremidade do pacote de tubos do trocador de calor de caixa embalada pode expandir Expansão livre, a estrutura é mais simples do que o tipo de cabeça flutuante e o custo é menor do que o tipo de cabeça flutuante.

1. Tipo de trocador de calor: A: tipo tubular B: tipo de tubo em U C: tipo de cabeça flutuante

2. Área de troca de calor: ______metros quadrados (ã¡)

3. Pressão de trabalho: Lado do tubo ______MPa Lado do casco ______MPa

4. Temperatura de trabalho: lado do tubo ______â lado do casco ______â

5. Materiais:

lado do tubo A: 20#£ B: S30408£ C: S32168£ D: S31603£ E: Outro

Lado do casco A: Q235B £ B: S30408£ C: S32168£ D: S31603£ F: Outro

6. Especificações do tubo de troca de calor (diâmetro e espessura da parede):

7. Tipo: A: Vertical B: Horizontal

8. Lado do tubo: A: Passe de tubo simples £ B: Passes de tubo duplo £ C: Passes de quatro tubos £ D: Passes de seis tubos £
