Evaporador Recomprimido de Vapor Mecânico

Wuxi Hongdinghua Chemical Equipment Co., Ltd é um fabricante e fornecedor profissional de evaporador mecânico de vapor recomprimido na China. Com o aumento do custo de energia, quando a quantidade total de evaporação é relativamente grande e a evaporação é relativamente estável com pouca flutuação, e há um requisito para reduzir os custos operacionais, a Wuxi Hongdinghua Chemical Equipment Co., Ltd. (HDH) recomendará que você escolha o evaporador MVR.

O sistema de evaporação MVR tem as seguintes características e vantagens:

1. Baixo custo operacional. A aplicação do evaporador MVR pode ajudá-lo a reduzir os custos operacionais porque usa tecnologia de evaporação de baixa temperatura e baixa pressão, enquanto utiliza eletricidade, cujo custo é relativamente estável. Devido ao desenvolvimento tecnológico, várias formas de energia verde são convertidas em energia elétrica, permitindo que o custo da energia elétrica se mantenha estável por um tempo relativamente longo. Portanto, a seleção de evaporadores MVR ajudará você a melhorar a competitividade na redução dos custos operacionais. De acordo com as estatísticas, para clientes que atualmente usam evaporadores MVR, com base no feedback de dados reais, a maior parte do investimento do projeto em evaporadores MVR pode ser recuperada dentro de seis meses a um ano. No futuro, você será equivalente a possuir uma máquina que continuamente cria valor adicional para você.

2. O evaporador MVR projetado e fabricado pela Wuxi Hongdinghua tem alta eficiência de utilização de calor, baixa energia de calor por unidade de evaporação e muito menos vapor fresco precisa ser suplementado, então ele pode economizar energia, tem alta eficiência de conversão de energia elétrica e tem baixa potência exigida pelo equipamento. O consumo de energia dos evaporadores MVR é geralmente de 20% a 40% do consumo de evaporadores multiefeito tradicionais, portanto, os evaporadores MVR não são apenas ecologicamente corretos, mas também têm efeitos significativos de economia de energia e alta eficiência térmica.

3. O evaporador MVR tem um alto nível de automação e é fácil de operar. Em comparação, os evaporadores de múltiplos efeitos requerem o uso de vapor de alta temperatura e alta pressão como fonte de calor. Além disso, os operadores devem passar por treinamento profissional e ter regulamentos operacionais complexos. O controle dos evaporadores MVR geralmente usa computadores de controle industrial, PLCs e conversores de frequência, permitindo que todo o sistema do evaporador MVR opere automaticamente. Isso não apenas reduz a alocação de pessoal, mas também reduz a capacidade profissional dos operadores. O processo é simples e prático.

4. Menos área de piso necessária para MVR Evaporatorï¼Economia de espaço. Sob os mesmos requisitos de produção dos evaporadores tradicionais, a área útil dos evaporadores MVR é muito menor do que a dos evaporadores multiefeitos tradicionais. O evaporador MVR tem um design compacto, tornando-o fácil de instalar, testar e transportar.

5. São necessárias menos instalações e o investimento total do projeto é baixo. O MVR pode evaporar abaixo de 40 °C sem a necessidade de equipamento de refrigeração, tornando-o particularmente adequado para materiais sensíveis ao calor.

6. Devido ao evaporador MVR ser um evaporador de efeito único, o produto tem um tempo de residência curto, de modo que a qualidade do produto final é maior.

Aplicação do evaporador MVR

1. Tratamento de Efluentes Industriais (Proteção Ambiental)

Concentração de esgoto industrial e reaproveitamento de água. Tratamento de esgoto, como indústria de galvanoplastia, indústria de produção de revestimento, indústria farmacêutica e de pesticidas, indústria de processamento de metais, indústria de fabricação de papel e indústria de produção de petróleo bruto.

Remova a matéria orgânica e os sais inorgânicos do esgoto e transforme o lixo em tesouro. O evaporador MVR é a melhor solução para a reutilização de águas residuais industriais com alto teor de sal.

2. Indústria química

Tratamento de água de processo para preparar moléculas de fibra oca

Purificação de temperos

Produção de matérias-primas químicas, como cloreto de sódio e persulfato de sódio

Dessalinização da água do mar

Aditivos orgânicos cristalinos concentrados

Extrair líquido

Analise os produtos da reação como solventes e produtos

3. Indústria farmacêutica

A indústria farmacêutica é uma indústria tradicional, com um grande número de evaporadores obsoletos e evaporadores obsoletos, que não só prejudicam a qualidade dos medicamentos, mas também desperdiçam muita energia. Há uma necessidade urgente de atualizar e reduzir as emissões de dióxido de carbono.

A evaporação, concentração, cristalização e secagem necessárias para a produção de medicamentos.

Concentração de ervas medicinais

Deve-se notar que o evaporador MVR tem uma pequena diferença efetiva de temperatura, uma grande área de troca de calor e alto valor do equipamento. A permissão de volume de evaporação é pequena. A faixa ajustável do volume de evaporação projetado é pequena. Se o volume de evaporação precisar ser aumentado, a produção de vapor secundário aumentará de acordo. Neste momento, a pressão de entrada de vapor do compressor ultrapassará a pressão de projeto, o que levará ao aumento da corrente de operação do compressor. Se a velocidade do compressor for reduzida pelo controle do conversor de frequência, o aumento de temperatura diminuirá, o que levará a uma pequena diferença de temperatura da solução supersaturada e reduzirá a evaporação. Se quisermos reduzir a evaporação, a geração secundária de vapor não atenderá aos requisitos de projeto da pressão de entrada do compressor, causando vibração intermitente no compressor. Embora possa ser aliviado ou compensado abrindo o bypass, a operação prolongada levará a uma diminuição no aumento da temperatura do compressor, menos geração de vapor secundário e, eventualmente, o compressor será forçado a parar.

Detalhes do evaporador MVR

O evaporador MVR reduz a demanda de energia externa reaproveitando a energia gerada pelo vapor secundário. Os evaporadores MVR são amplamente utilizados em campos como engenharia química, alimentos, fabricação de papel, produtos farmacêuticos, dessalinização de água do mar e tratamento de esgoto.MVRPrincípio de funcionamento do evaporador MVR

O MVR é um evaporador único que adota a evaporação segmentada de acordo com a concentração de produto necessária. Quando o produto não consegue atingir a concentração necessária após passar pelo evaporador MVR pela primeira vez, o produto é bombeado para a parte superior do evaporador MVR através da tubulação externa do evaporador MVR usando a bomba de vácuo na parte inferior do evaporador MVR após sair do evaporador MVR. Este processo de evaporação repetida é usado para atingir a concentração necessária.

O interior do evaporador MVR é um arranjo paralelo e vertical de tubos de troca de calor. O interior do tubo de troca de calor é a matéria-prima e o exterior do tubo de troca de calor é o vapor. O líquido da matéria-prima flui de cima para baixo. Durante esse processo, a área da superfície dentro do tubo aumenta, fazendo com que o produto escoe em forma de filme, o que aumenta a área de aquecimento do líquido da matéria-prima. Ao mesmo tempo, uma pressão negativa é formada no lado do tubo do evaporador MVR através de uma bomba de vácuo, diminuindo assim o ponto de ebulição da água no líquido da matéria-prima e alcançando uma concentração de baixa temperatura. A temperatura de evaporação é geralmente em torno de 60 °C.

O vapor condensado, parte do vapor fresco e o vapor residual gerado após o aquecimento e evaporação do líquido da matéria-prima através do evaporador MVR são separados por meio de um separador de vapor líquido. A água condensada sai da parte inferior do separador de vapor líquido para pré-aquecer o líquido da matéria-prima que entra no evaporador MVR. O vapor é pressurizado através de um compressor de vapor (quanto maior a pressão do vapor, maior a temperatura). O vapor pressurizado então converge pela tubulação e passa novamente pela seção de aquecimento do evaporador MVR.

Ao iniciar o evaporador MVR, uma porção de vapor é necessária para o pré-aquecimento. Após a operação normal, o vapor necessário será significativamente reduzido. Durante o processo de pressurização do vapor secundário pelo compressor de vapor, a energia elétrica é convertida em energia térmica do vapor. Portanto, durante a operação do equipamento, o vapor necessário é reduzido, enquanto a eletricidade necessária é aumentada.

A temperatura do líquido da matéria-prima no evaporador MVR é sempre em torno de 60 °C durante o processo de fluxo, e a diferença de temperatura entre o vapor de aquecimento e o líquido da matéria-prima também é mantida em torno de 5-8 °C. Quanto menor a diferença de temperatura entre o líquido da matéria-prima e o meio de aquecimento, melhor é para proteger a qualidade do produto e prevenir efetivamente a aderência do tubo.

Quando o requisito de concentração do produto é de cerca de 50%, ele pode ser concluído apenas através do evaporador MVR. Quando a concentração necessária é de 60%, o equipamento de evaporação instantânea é necessário.

Diagrama esquemático MVR

Fluxograma de energia do MVR

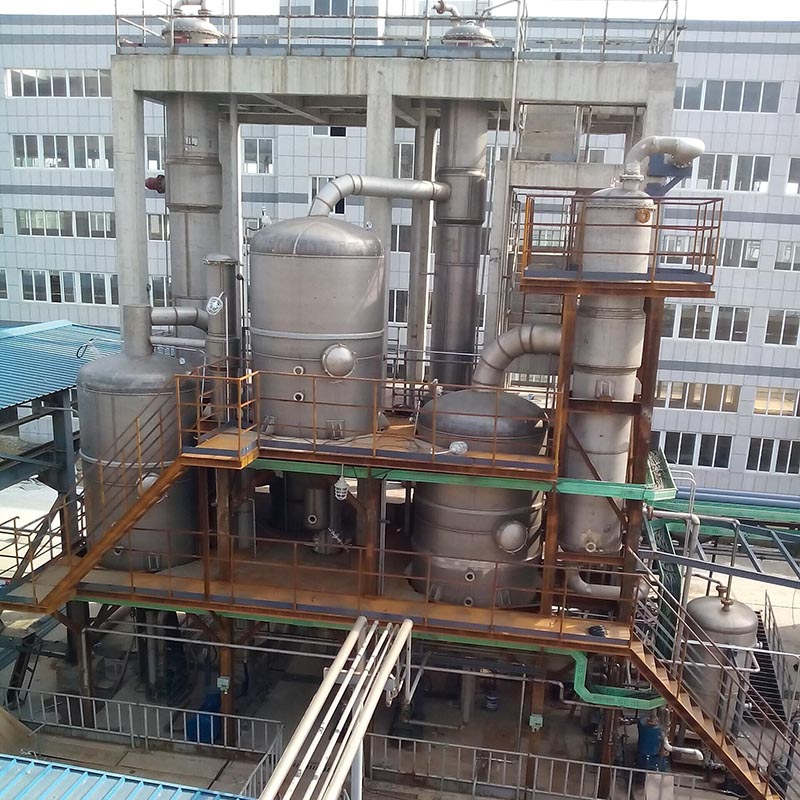

O Evaporador MVR está em instalação
