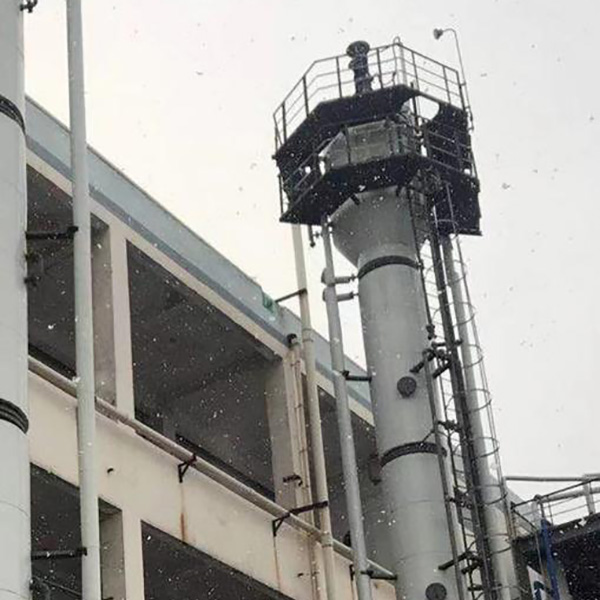

Colunas ou torres rotativas industriais de extração

Wuxi Hongdinghua Chemical Equipment Co., Ltd como fabricante profissional de colunas ou torres de extração rotativa industrial de alta qualidade, você pode ter certeza de comprar colunas ou torres de extração rotativa industrial de nossa fábrica e ofereceremos o melhor serviço pós-venda e entrega pontual. Wuxi Hongdinghua Chemical Equipment Co., Ltd.ï¼HDHï¼ também é um fabricante profissional de design e produção de torres de extração. As torres rotativas de extração são usadas para separar ou sintetizar líquidos mistos complexos.

A torre rotativa de extração é um equipamento de extração de precisão, e a Wuxi Hongdinghua tem uma compreensão e know-how únicos no projeto e fabricação da torre rotativa de extração.

Características e Aplicação da Torre Rotativa de Extração

1. Menos espaço e baixo custo de manutenção

2. Alta capacidade de processamento, adequada para produção contínua;

3. Alta eficiência, baixa retenção de solvente

A torre rotativa de extração é um equipamento de separação eficaz que possui amplas aplicações em áreas como química fina, farmacêutica e tratamento de poluição ambiental.

Detalhes da torre de extração rotativa

A torre de extração rotativa é um equipamento de extração do tipo torre mecanicamente agitada, que consiste em três partes: a seção de clarificação superior, a seção de mistura e a seção de clarificação inferior. A seção de mistura tem formato cilíndrico e o interior é dividido em uma série de câmaras de extração por defletores de anel estático. O meio dos dois defletores de anel estático é um disco giratório fixo, que gira com o eixo de agitação. Durante a operação, a fase pesada (fase orgânica) e a fase leve (fase orgânica) entram na torre por cima e por baixo, respectivamente, e formam contato de contracorrente dentro da torre. Sob a agitação de um disco rotativo fixo, a fase dispersa forma gotas líquidas, aumentando o volume de transferência de massa. Após a conclusão do processo de extração, as fases leve e pesada saem do topo e da base da torre, respectivamente.

Em uma torre de extração rotativa, existem vários discos do mesmo tamanho e espaçamento conectados por eixos rotativos no meio, chamados de discos rotativos, que giram uniformemente com a rotação dos eixos. O disco giratório é separado por discos circulares de mesmo tamanho e espaçamento fixados na parede da torre, sendo chamado de disco fixo. Uma solução (com densidade mais baixa) entra continuamente na torre pela parte inferior, flui para a parte superior devido à flutuabilidade, é quebrada e dispersa em gotículas pela ação centrífuga do disco rotativo em rotação contínua e outro solvente (com densidade mais alta) entra continuamente na torre pela parte superior, flui para baixo sob a gravidade e preenche toda a torre. As gotículas dispersas são dispersas na solução contínua e entram em contato com o solvente através das gotículas. Um ou mais componentes da solução são dissolvidos seletivamente em um solvente contínuo para transferência de massa.

O número de discos rotativos, espaçamento e outras estruturas da Torre de Extração Rotativa são calculados com base em fatores como especificações de matéria-prima, grau de separação necessário e pureza.

A torre de extração rotativa é composta por um cilindro vertical com um defletor de anel estacionário horizontal. O defletor de anel estático é uma placa plana com uma abertura central, e o defletor de anel estático divide o cilindro em uma fileira de câmaras de extração. Existe um anel móvel no centro da câmara de extração, com diâmetro ligeiramente menor que o diâmetro de abertura do anel defletor estático. Uma fileira de anéis móveis é instalada paralelamente ao eixo rotativo, de modo que o anel móvel e o eixo possam ser convenientemente instalados na torre de extração rotativa. A seção de mistura está entre os dois flanges no meio, onde o processo de transferência de massa líquida líquida é principalmente concluído. O flange superior médio para a seção da placa superior é a seção de separação superior, usada para clarificar o líquido leve; A seção do flange inferior do meio para o flange inferior é uma seção de separação inferior usada para clarificar líquidos pesados. Uma grande placa de peneira de poros é instalada acima e abaixo da seção de mistura. A fase pesada entra na torre por baixo da placa crivada, enquanto a fase leve entra na torre por cima da placa crivada. A função da placa de peneira é reduzir a agitação do líquido e aumentar o efeito de separação de fases da seção de clarificação.

Como outros equipamentos de extração de torre, durante a operação, as fases leve e pesada entram na Torre de Extração Rotativa pelas partes inferior e superior da torre, respectivamente. As duas fases na torre entram em contato contracorrente e, sob a ação do disco rotativo, a fase dispersa forma pequenas gotas líquidas, aumentando a área de transferência de massa entre os dois líquidos. As fases leve e pesada que completam o processo de extração saem da saída do líquido leve e da saída do líquido pesado, respectivamente.

Os seguintes dados técnicos são importantes para projetar uma torre de extração rotativa

1. Densidade da matéria prima, densidade do extrator;

2. Depois de conhecer a capacidade de processamento (quantidade), proporção de material para extrator, o diâmetro da torre de extração da placa de peneira pode ser determinado;

3. Você realizou um pequeno teste ou o status de operação atual do tipo de chaleira? O objetivo principal é saber quantos ciclos de extração são necessários para atender os requisitos do processo, para que se possa determinar a altura da seção de extração;

4. Tempo de estratificação do material, que pode calcular o volume do cilindro da seção de clarificação;

5. Existe algum fenômeno de emulsificação? Nesse caso, uma saída de esgoto deve ser considerada na seção em camadas;

6. Qual é o valor de pH do material e suas características, tornando-o conveniente para selecionar materiais de equipamentos (material adequado para construir a Torre de Extração de Placa Peneiraï¼;
