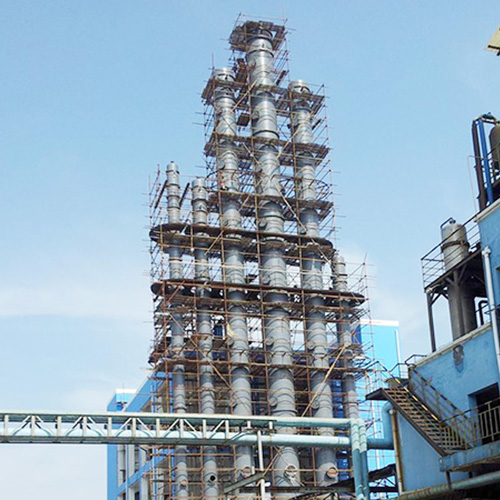

Colunas ou torres industriais de destilação de álcool metílico

x

A torre de destilação de álcool metílico tem uma ampla gama de aplicações e uma grande quantidade. Seu desempenho operacional tem um impacto significativo na produção de todo o dispositivo, saída do produto, qualidade, custo e proteção ambiental. A torre de destilação de álcool metílico também pode ser dividida em duas categorias com base em sua estrutura: torre de destilação de álcool metílico tipo placa e torre de destilação de álcool metílico tipo embalagem. A pesquisa da torre de placas começou cedo, sua mecânica de fluidos e modelo de transferência de massa são relativamente maduros e os dados são confiáveis. Como novos tipos de embalagem com excelente desempenho surgiram um após o outro, especialmente o desenvolvimento contínuo e a aplicação de embalagem estruturada e novos componentes internos da torre, e o aprofundamento contínuo da pesquisa teórica básica, novos avanços foram feitos na tecnologia de amplificação da torre empacotada, o que mudou a situação em que a torre de destilação de álcool metílico de placa é usada principalmente, e a torre de destilação de álcool metílico embalado entrou em um novo período.

A HDH precisará que você forneça os seguintes dados e parâmetros para projetar a Torre de Destilação de Álcool Metílico que atenda às suas necessidades:

1. Quantidade de alimentação de matéria-prima por unidade de tempo:_______

2. Composição detalhada das matérias-primas:______

3. Quantidade de saída do topo da torre ______kg/h, com um requisito de concentração de ______%;

4. Quantidade de saída inferior da torre ______kg/h, com um requisito de concentração de ______%;

5. Se o material tem sensibilidade térmica:______£ ;Especifique: ______

6. Corrosão: ______;

7. Flexibilidade operacional: ______limite superior; ______Limite inferior;

8. Tempo de funcionamento: _______horas/dia;

9. Temperatura da água de resfriamento (entrada/saída): ______â no verão, _______â no inverno;

10. Temperatura da água gelada (entrada/saída): ______â;

11. Pressão do vapor (pressão manométrica): ______MPa

12. Temperatura do óleo de transferência de calor: _______â;

13. Ambiente de instalação: ______indoor£ ï¼______outdoor£

14. Condições ambientais meteorológicas

15. Condições de seleção para equipamentos elétricos ï¼Condição de Fornecimento de Energia Elétrica¼______

Detalhes da torre de destilação de álcool metílico

(1) Condição de alimentação

As condições de alimentação geralmente incluem alimentação de ponto de bolha, alimentação de ponto de orvalho, alimentação de mistura gás-líquido, alimentação de líquido subresfriado e alimentação de vapor superaquecido. Este projeto usa alimentação de ponto de bolha. O uso de alimentação de ponto de bolha não apenas torna a operação do estabilizador mais conveniente, mas também não é afetada pelo clima e temperatura sazonais. A alimentação do ponto de bolha é baseada na suposição de fluxo molar constante, e os diâmetros da torre da seção de destilação primária e da seção de destilação fina são basicamente iguais, tornando-a mais conveniente para a fabricação.

(2) Método de condensação no topo da torre

(3) Método de refluxo

O método de refluxo pode ser dividido em refluxo por gravidade e refluxo forçado. Para pequenas torres, o condensador de refluxo geralmente é instalado no topo da torre. Sua vantagem é que o condensador de refluxo não requer uma estrutura de suporte, enquanto sua desvantagem é que é difícil controlar o refluxo do condensador de refluxo. Para pequenas torres, o refluxo por gravidade é usado.

(4) Método de aquecimento

Os métodos de aquecimento podem ser divididos em vapor direto e aquecimento a vapor indireto. O aquecimento direto a vapor é o processo de usar o vapor para entrar na torre diretamente pela parte inferior. Devido ao fato de que o componente pesado é a água, o dispositivo de aquecimento é omitido. O aquecimento indireto a vapor é o processo de vaporização parcial do líquido da caldeira através de um aquecedor, onde o vapor ascendente e o líquido frio que retorna transferem massa. Esta tarefa usa aquecimento a vapor indireto. Devido ao pequeno diâmetro da torre, um reboiler de bobina embutido é usado e o vapor de água é usado como meio de aquecimento.
